인텔® Entry Server 섀시 SC5275-E/SC5300 및 인텔® RAID Controller SRCS16/SRCS28X용 I2C 및 HSBP 케이블 설치

문서

설치 및 설정

000007607

2021-01-08

이오이스(EOIS)

컨트롤러는 더 이상 제조 또는 판매되지 않습니다. 사용 가능한 지원 옵션은 다음과 같습니다.

참고 인텔 고객 서비스 담당자는 셀프 서비스 제품에 대한 전화, 채팅, 커뮤니티 지원 포럼 또는 이메일 문의에 더 이상 응답하지 않습니다.

SATA 핫 스왑 백플레인 키트(인텔® 서버 액세서리 AXX6SATADB)에는 구조가 매우 유사하지만 기능이 다른 두 개의 케이블이 포함되어 있습니다.

  • 필요한 4심 IPMB 또는 HSBP 케이블. 이 케이블은 백플레인과 서버 보드 사이에 SMBus 연결을 제공합니다. 이를 통해 베이스보드 관리 컨트롤러와 통신할 수 있으며 백플레인 펌웨어 업데이트가 용이합니다.
  • 3선 I2C 케이블(옵션). 이 케이블은 백플레인과 인텔® RAID Controller SRCS16 사이의 SMBus 연결을 제공합니다. RAID 관리 진단 통신을 가능하게 합니다.

    참고 모든 인텔® RAID 컨트롤러 SRCS16이 이 케이블을 사용하는 것은 아닙니다. 자세한 내용은 RAID 카드 설명서를 참조하십시오. 아래 표시된 설치 예는 인텔® RAID Controller SRCS16에 대한 것입니다.

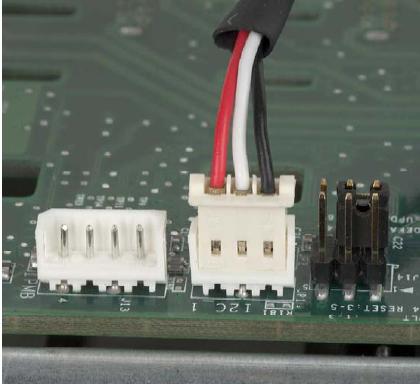

Intel® SATA Hot Swap Backplane showing the four-wire IPMB and three-wire I2C headers.
그림 1: 4선 IPMB 및 3선 I2C 헤더를 보여주는 인텔® SATA 핫스왑 백플레인.

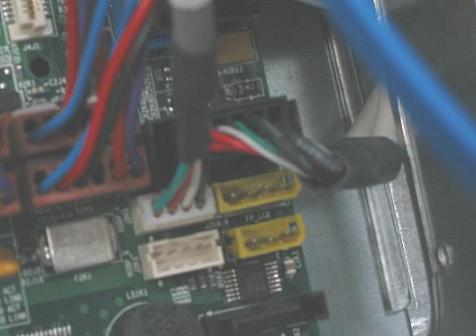

Intel® Server Board showing four-wire HSBP cable connection.
그림 2: 4선식 HSBP 케이블 연결을 보여주는 인텔® 서버 보드.

Intel® RAID Controller SRCS16 showing three-wire I2C cable connection to the J6 header.
그림 3: J6 헤더에 대한 3선 I2C 케이블 연결을 보여주는 인텔® RAID Controller SRCS16.

참고 검은색 와이어를 J1 헤더의 핀 6에 연결하고 핀 4를 열어 두십시오.

자세한 내용은 드라이브 케이지 업그레이드 설치 안내서를 참조하십시오.
